6月5日，一家深圳光芯片公司收到了一台新拓荒。它来自一家国产拓荒厂商璞璘科技，体积不小，但处理的是纳米级的图案。全程不使用DUV光刻机，单片本钱堪称是传统决策的十分之一。这不是图纸，也不是样机测试。客户付了钱，收了货，准备替换产线上本应存在的那台入口光刻机。

纳米压印光刻的旨趣用一句话就能证据晰：不投射光泽，顺利压印。把电路图案刻在一块模板上，像盖印相似压到晶圆上，图案就完成了转移。听起来简便，但这项时刻的产业化鼓舞速率，远比东谈主们在PPT里看到的要慢得多。

纳米压印出身于1995年，由华侨科学家周郁在普林斯顿大学初次提议。三十年来，行业主流历久围绕它作念减法，以为它总差了临了一步：套刻精度不如光刻，模板容易坏，抑遏物防不住。储存在实验室里的样机和论文，历久变不行产线上结识运转的拓荒。

淌若仅仅门槛高，倒也终止。更难题的是，在很长一段时候里它压根找不到我方的位置。先进逻辑芯片需要几十层套刻，每一层齐瞄准上一层的纳米级坐标，纳米压印的物理战斗式瞄准，自然够不上EUV那种光学瞄准的精度。存储芯片倒是更优容，套刻要求没那么严苛，况且3DNAND的垂直堆叠结构自然适合压印，但即便如斯，此前也仅限于三星等少数厂家的里面考据。据赛迪参谋人敷陈，三星电子早在2020年就将纳米压印时刻专揽于176层3DNAND闪存的量产。

@创谈参议

主流产线为什么不肯大限制接收？归根结底一个原因：换时刻道路这件事，从来不是时刻对比，而是风险评估。光刻道路自然贵，但我知谈问题出在哪，知谈找谁修。纳米压印呢？谁负责？

确凿让纳米压印在阛阓预期层面被从头评估的，是佳能的FPA-1200NZ2C拓荒。该机型同机台套刻精度m+3σ已作念到1.8nm，玄虚本钱比EUV镌汰43%至59%。更具标的意旨的是，佳能将AI标的检测算法专揽到NIL后劣势自动检测中，竣事全晶圆100%检测，单晶圆检测时候从80小时压缩到1小时，漏检率从3%降至0.7%，这项功能已隆重用在了量产产线的质检款式。

至此，佳能NIL隆重参加高量产阶段。SK海力士引进了该拓荒用于3DNAND闪存量产的测试与研发，好意思光科技也暗示筹办起程点救济佳能的纳米印刷时刻，用来镌汰出产DRAM的单层本钱。存储芯片鸿沟的可行性，还是走罢了主流大厂的考据。

但即便如斯，在手机处理器这类逻辑芯片鸿沟，纳米压印当今还难以叩开大门。一台CPU需要几十层曝光和套刻，一个纳米级的错位就足以报废整颗芯片。纳米压印的战斗式流程，稍有失慎就会引入颗粒劣势，逻辑芯片对劣势的敏锐度又比存储芯片高一个数目级，因为存储芯片里的冗余贪图不错容忍一定比例的有劣势存储单位。是以纳米压印当今在先进逻辑芯片鸿沟更多的是一个期待——而不是一个还是发生的试验。

确凿将纳米压印推向赛谈的另一股力量，是日本正在进行的产业布局。

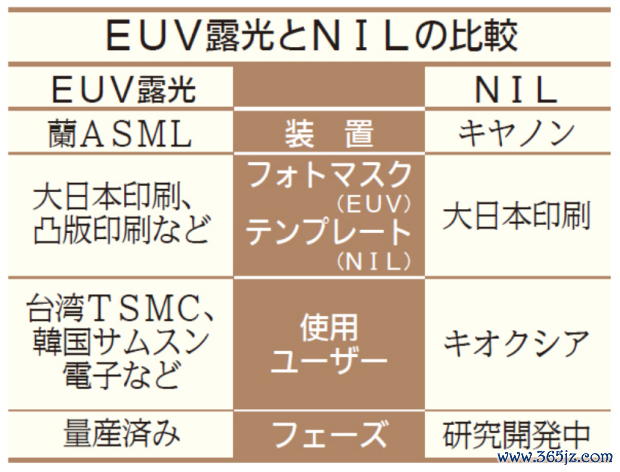

在日本，纳米压印被定位为后EUV时期的补充时刻。人所共知，日本在光学光刻鸿沟也曾是众人霸主，尼康和佳能一度拿下众人过半份额，自后被ASML凭借浸没式光刻和EUV道路透彻甩开。佳能这些年选拔纳米压印作为反攻道路，背后的地缘产业逻辑不言而谕。另一家日本巨头大日本印刷（DNP）则演出了关键变装。DNP晓示告成开发出电道路宽仅10nm的纳米压印光刻模板，可用于相配于1.4纳米品级的逻辑半导体电路图形化。

通盘模板使用双重图形化等时刻制作，此前这套决策无法救济2纳米以下的先进制程，DNP通过优化材料筛选和治愈制程设立破损了瓶颈。他们筹办在2027年竣事量产，标的在2030财年将纳米压印关系业务的营收普及至40亿日元。佳能也从2024年头始向英特尔参与得克萨斯州电子相干所初次提供纳米压印装配。这骨子上是在好意思国的时刻原土化生态中提前占位。

自然，日本方面还需要面临一个无法隐私的变量：出口料理。日本政府自2023年起络续出台半导体拓荒出口料理方法，2026年3月又进一步将管控品类从23类推行到37类，涵盖光刻机、薄膜千里积拓荒、刻蚀拓荒等关键款式。自然当今纳米压印拓荒尚未被单独列入最严管控清单，十大滚球平台app下载注册但谁能保证它在不被盯上的行列里历久保持隐身景色？这也证据注解了为什么国内产业必须走我方的路。

回到力策科技接收璞璘科技拓荒这件事。它确凿的意旨随机是某神色标多漂亮，而是——这个事件第一次在国内实实在在回话了“纳米压印能替代DUV吗”这个问题。不是靠算计，不是靠行业敷陈里的预判，而是在一条果真的光芯片产线上，用一批托付出货的晶圆来往话的。确凿让这件事从“新闻”变成“节点”的，是它的经济账跑通了。将单片制形本钱压到DUV的十分之一，这不是实验室联想条目下的表面极限，而是量产条目下的试验数据。

不外，经济账跑通不等于时刻道路的所有防止齐摒除了。纳米压印在产线执行中确凿的考试，通常不在物理标的的漂亮，而在工艺链条的举座结识性。模具寿命历久是最大的隐形天花板。纳米压印是1:1战斗式复制，模板上哪怕惟有20nm的劣势，转移到晶圆上即是20nm的劣势——而不是光学光刻系统4:1松开的5nm等效劣势。每次压印齐会对模板形成物理磨损，合作材料配方的匹配度影响残胶残见原况，导致模板老化速率难以设立可权衡的寿命模子。

在DUV光刻线上，我不错权衡一派Mask用多久需要更换；在纳米压印线上，模具寿命于今仍然是一个需要工艺工程师反复试错的涵养值。这种不屈气性在批量出产中怀念常致命的。一朝某个批次的模板寿命提前徒然，影响的不是几片晶圆，而是整批次出产筹办和托付节点。是以，纳米压印当今阐发最稳的鸿沟，恰正是残胶容忍度更高、套刻复杂度更低的专揽场景，比如光芯片、传感芯片和AR/VR衍射光波导鸿沟。在这些鸿沟，工艺层数不时不朝上十层，以至惟有三四层，物理战斗带来的累积缺欠风险远低于几十层重迭的逻辑芯片。

这正是国内玩家们的契机场所。况且挑升想的是，国内阛阓还是初始在这个链条的不同位置上助长出各自的单干阵势。

璞璘科技遴选的是全链条布局。它同期掌持气压式、辊压式和步进式三种中枢压印工艺，并自主研发了配套的压印胶材料体系。从拓荒托付到工艺参数调试再到材料适配，客户基本上不错拿到一个相对齐全的惩处决策，而不是买完拓荒发现我方还得再花两年摸索模具怎样配、胶怎样调。2025年8月，璞璘起程点托付了中国首台半导体级步进式纳米压印光刻系统PL-SR；到2026年6月，PL-AS又完成了从拓荒破损到工艺替代的进阶。这意味着从研发考据到限制化量产，璞璘还是跑通了一个居品系列。

青岛天仁微纳走的是一条更聚焦的道路。淌若仅按出货量来看，天仁微纳在国内压印拓荒阛阓的份额相配可不雅。他们专注于半导体级紫外纳米压印拓荒，尤其在AR/VR光波导和生物芯片鸿沟积贮了宽阔客户，中国科学院上海光学精密机械相干所等多家科研机构和产业客户齐选拔了他们的拓荒。据公开信息露馅，天仁微纳领有年产30台的纳米压印拓荒产能，拓荒精度可达5nm以下，单次转印后果普及300%，能耗镌汰70%以上。

苏大维格的模式则有些不同。它的纳米压印业务是“自产私用”逻辑。苏大维格我方出产激光直写光刻拓荒，公道微纳结构模具，然后用自家的纳米压印拓荒在PET薄膜、PC薄膜等基材上形成微纳结构，最终产出AR光波导、防伪光学元件等居品。这种布局的克己在于，拓荒端和居品端的需求信息不错无缝传导，迭代速率快于纯拓荒商模式。不外在光波导的量产方面，苏大维格当今相对严慎，暗示关系居品“暂未量产”，这对投资者来说是一个需要不竭体恤的信号。

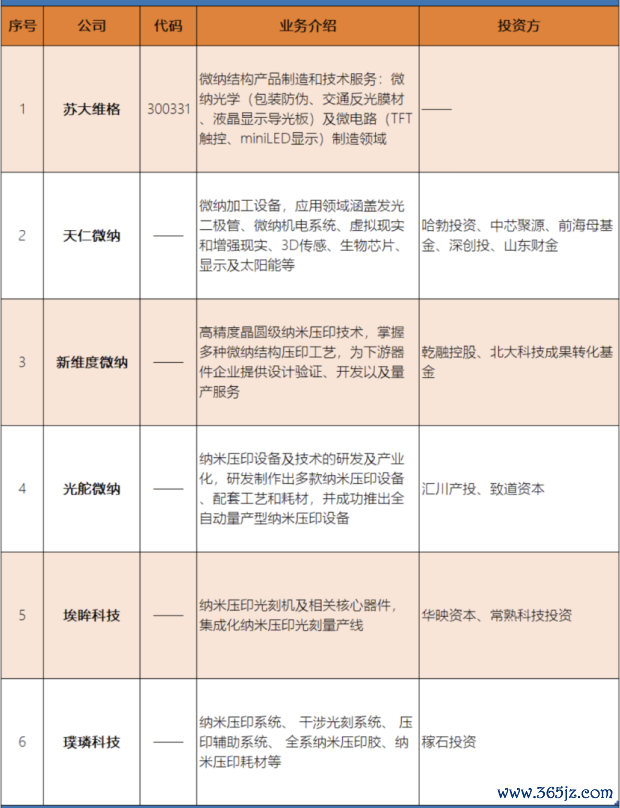

除了这三家头部玩家，国内纳米压印生态还在握住蔓延。杭州慕德微纳告成开发了针对SiC光波导的纳米压印剥离工艺，西湖大学仇旻实验室在此基础上竣事了4英寸晶圆级SiCAR衍射光波导的量产制造。魔飞光电则声称已将压印周期限度在2分钟以内，良率有望冲击95%。

2026年的6月，纳米压印走到了一个好奇爱慕好奇爱慕的节点。一边是日本在快速布署1.4nm模板、扩建佳能工场产能；另一边是国内以璞璘科技为代表的新一代拓荒商完成了从研发破损到量产替代的回身。赛迪参谋人的数据露馅，2026年众人纳米压印阛阓限制有望达到33亿好意思元，2021至2026年的年复合增长率达17.74%。但这还不是最值多礼贴的变化。

确凿让这届参与者感到忻悦的变化是：在光芯片制造鸿沟，纳米压印的变装正在被暗暗重写。它不再是一个为了绕过光刻而存在的备选决策，而是初始被行动比光刻更具本钱上风的首选决策来用。从备胎到首发，变装变了，但考试才刚初始。

而关于通盘中国半导体装备产业来说，纳米压印的意旨可能不在于它能多快取代EUV。至少在改日可见的时候窗口内，EUV在先进逻辑芯片鸿沟的主导地位齐不会被迫摇。

确凿抨击的是，在国内晶圆厂历久受制于光刻机入口的布景下，纳米压印至少提供了一个“作念得起、拿得回”的试验选项。这个选项还是托付到了力策科技的产线上，接下来就看它能跑多远了。
